Appareils pour le montage des joints toriques

Pour effectuer correctement le montage des joints toriques il faut utiliser les appareils qui permettent d'éviter le contact direct de l'anneau avec toutes les superficies abrasives ou qui présentent des difficultés. Sur les figures qui suivent, nous montrons comment utiliser ces appareils dans le cas de montage de joint torique pour "étanchéité cylindre " (figure 5.6) et dans le cas d'étanchéité "piston" (figure 5.7).
Outillage pour l'introduction du joint torique pour l'étanchéité cylindre Figure 5.6
Outillage pour l'introduction du joint torique pour l'étanchéité cylindre

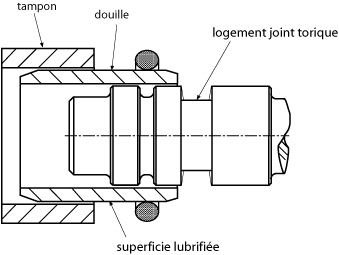

Outillage pour l'introduction du joint torique pour l'étanchéité piston Figure 5.7
Outillage pour l'introduction du joint torique pour l'étanchéité piston
Etanchéité cylindre: le tampon pousse le joint torique à l'intérieur de l'élément, qui glisse à l'intérieur d'une douille avec superficie lisse afin d'éviter le contact direct avec les difficultés du particulier; le boulon de guidage a pour rôle d'éviter que l'anneau se place de manière incorrecte et le bloc empêche que le joint torique dépasse le logement sans s'y installer.

Etanchéité piston: le joint torique est enfilé dans une douille pour en dilater le diamètre interne et lui permettre de dépasser les profils irréguliers de la pièce; quand la douille arrive à proximité du logement, le tampon qui pousse le joint torique dans le logement de destination intervient.
