Doppelkegel

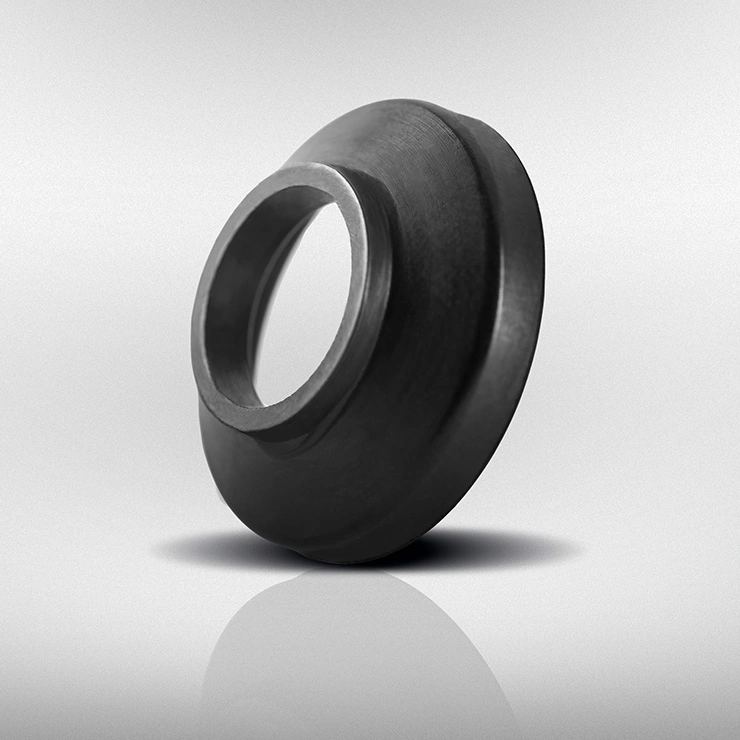

Bei den Doppelkegeln, auch Doppelkegeldichtungen genannt, handelt es sich um besondere kreisförmige Artikel, die auf beiden Seiten kegelförmig sind. Diese Dichtungen werden bei statischen Abdichtungen verwendet, die häufig zwischen einer konischen Fläche und einer der beiden kegelförmigen Seiten der Dichtung nur durch deren Einlegen gebildet werden. Aufgrund der doppelseitigen Kegelförmigkeit der Dichtungsflächen ist ihre Außenseite sehr viel kleiner und deshalb ist auch bei einer nur sehr geringen Belastung deren Deformierung leichter zu erzielen. Und daher erfolgt normalerweise genau an dieser Stelle die Abdichtung zwischen dem äußeren dünneren Bereich der Dichtung und der mehr oder weniger konischen Fläche der Lagerung. Um die Öffnungs- / Schließbewegung (oder Abdichtung / Nicht Abdichtung) der Doppelkegeldichtung zu erzielen, wird diese normalerweise in einen Stab eingefügt und entsprechend befestigt.
Maßliche und ästhetische Toleranzen
Da es sich bei dem Doppelkegel um einen eigenen Bauteil gemäß Zeichnung auf Anforderung handelt, liegen keine Normen vor, die die anzuwendenden maßlichen und ästhetischen Toleranzgrenzen festlegen. Elastotech hat jedoch unter Einhaltung der Norm ISO 9000 für jeden einzelnen Artikel einzuhaltende Toleranzen festgesetzt, die je nach der jeweiligen Bauteilzeichnung, dem Querschnitt sowie dem Material des Bauteils, aus dem dieser hergestellt sind, variieren. Das Personal des Verkaufsbüros gibt Informationen im Bezug auf die Toleranzen der betreffenden Artikel weiter.
Derzeit zur Verfügung stehende Gußformen
Es stehen über 100 bereits existierende Gußformen für die Herstellung von Doppelkegeldichtungen zur Verfügung. Dennoch sind einige dieser Gußformen Eigentum einzelner Kunden und können daher nicht für den freien Verkauf verwendet werden, während andere für ungebräuchlich und nicht produktionsfähig gehalten werden. In der Tabelle der Doppelkegel sind daher lediglich die Maße der zur Herstellung von Doppelkegeln zur Verfügung stehenden Gußformen nach Innen- und Außendurchmessern geordnet aufgeführt.
Technische Tabellen
Doppelkegeldichtungen
